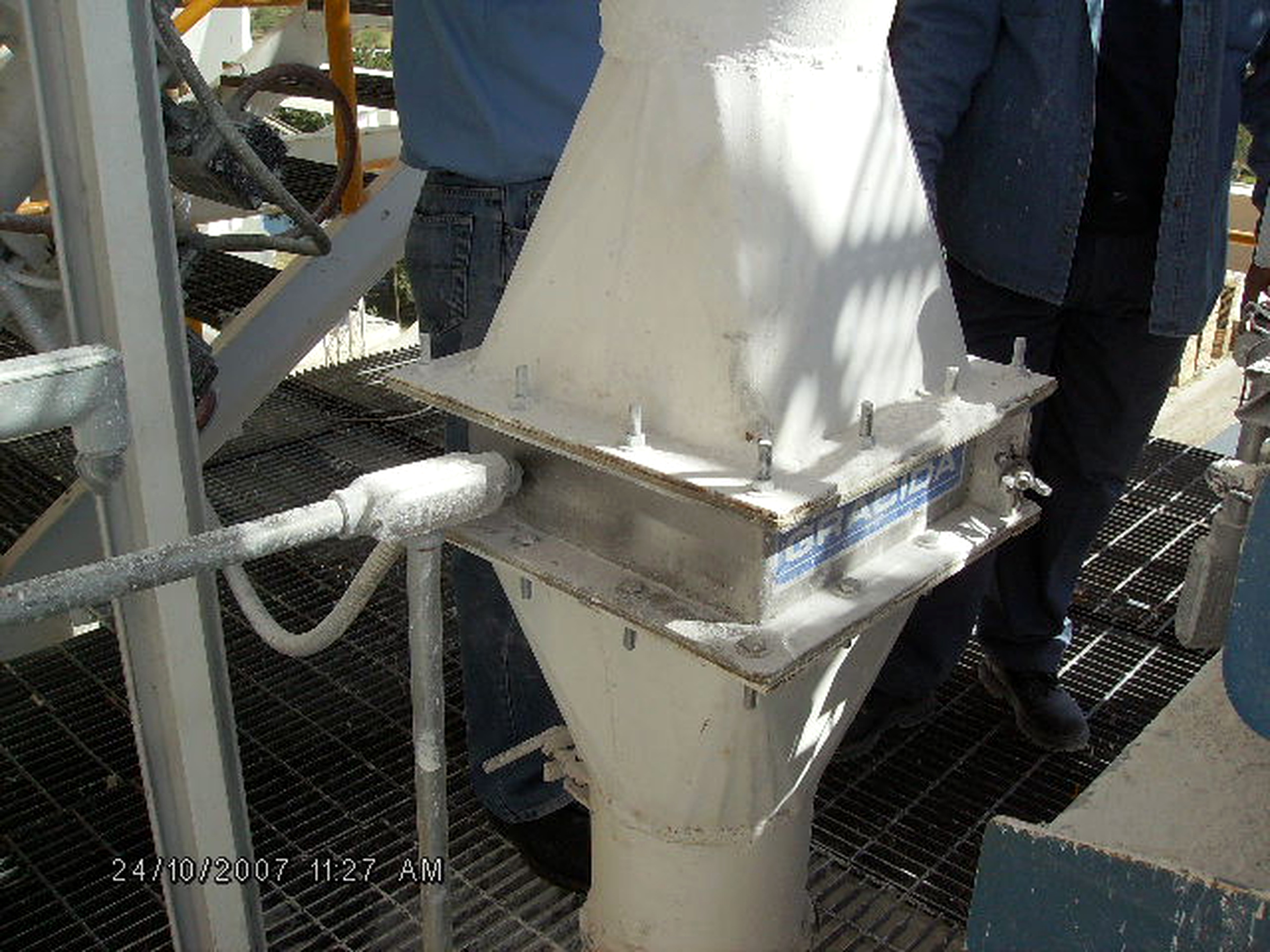

Gabinete que aloja una o varias parrillas magnéticas, instalado en una línea de flujo cerrado (tubería, ducto o tolva) para atrapar contaminante ferroso del material que fluye por gravedad. Disponible en dos configuraciones: Tipo Brida y Tipo Ducto. Limpieza manual de las parrillas.
✓ Máximo nivel de captura de contaminante ferroso — el material nunca pasa a más de 1/2″ de las barras magnéticas
✓ Parrillas sujetas mecánicamente por la cabecera, evitando que sean removidas por accidente
✓ Empaque que evita fugas de material al exterior y contaminación al interior
✓ Disponible en 2 configuraciones: Tipo Brida (GB) y Tipo Ducto (GD)

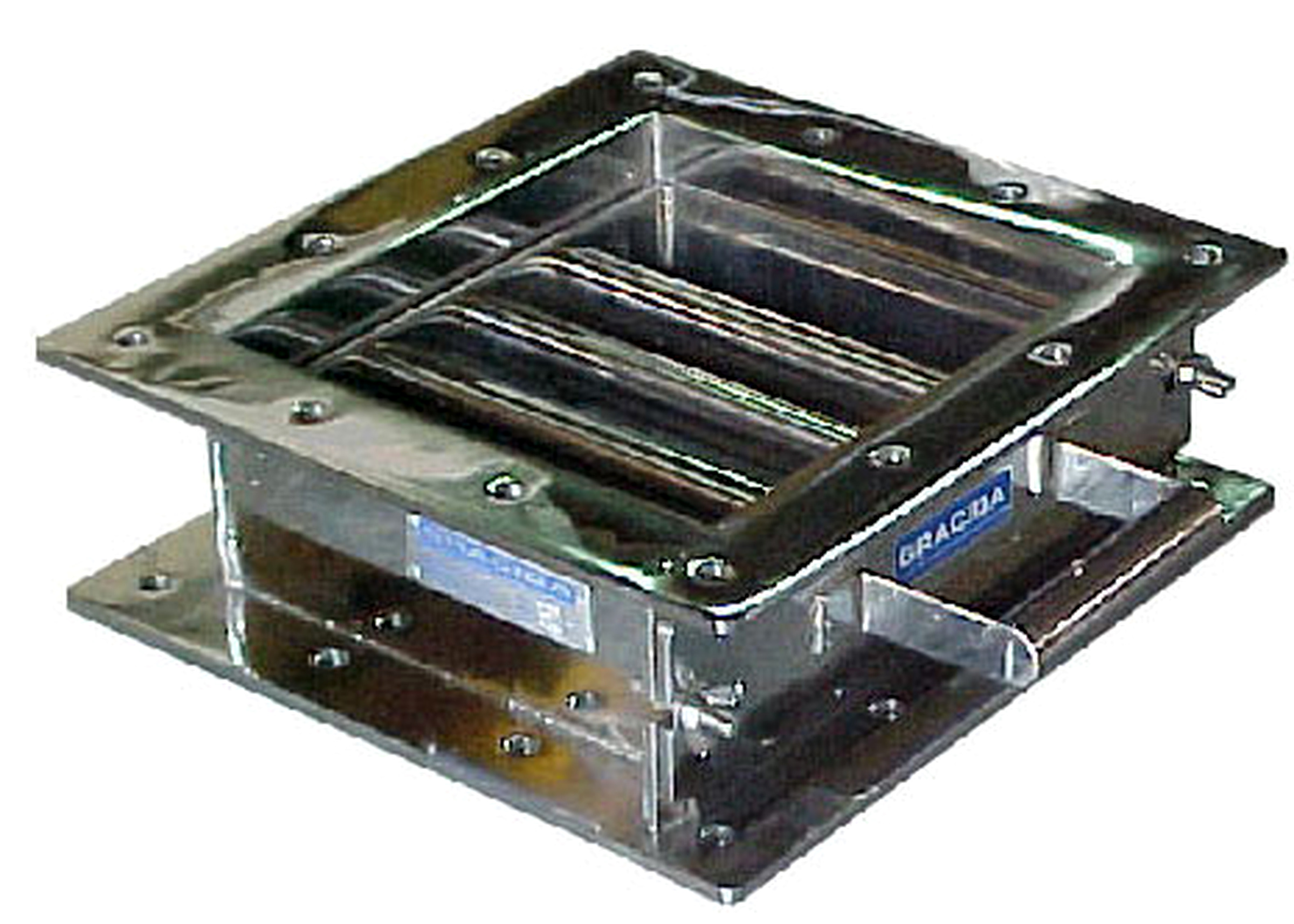

✓ Gabinete Tipo Brida — se instala al final de una tolva o en una sección de ducto, sin necesidad de hacer registros
✓ Gabinete Tipo Ducto — con conversiones para acoplarse a ductos circulares y bridas de montaje
✓ Disponible en grado general, alimenticio y sanitario, con empaque sanitario aprobado por la FDA
✓ Fabricación a la medida en cualquier diámetro o configuración
✓ Diseño a la medida bajo requisición
| Modelo | Parrilla Ancho | Parrilla Largo | Brida Ancho | Brida Largo |
|---|---|---|---|---|
| GB-0606 | 6-1/8″ | 6″ | 10-1/8″ | 10″ |
| GB-0808 | 8-1/8″ | 8″ | 12-1/8″ | 12″ |
| GB-1010 | 10-1/8″ | 10″ | 14-1/8″ | 14″ |
| GB-1212 | 12-1/8″ | 12″ | 16-1/8″ | 16″ |
| GB-1414 | 14-1/8″ | 14″ | 18-1/8″ | 18″ |
| GB-1616 | 16-1/8″ | 16″ | 20-1/8″ | 20″ |
| GB-1818 | 18-1/8″ | 18″ | 22-1/8″ | 22″ |
| GB-2020 | 20-1/8″ | 20″ | 24-1/8″ | 24″ |
| Modelo | Entrada tubería nominal | Parrilla Ancho | Parrilla Largo | Diám. ext. de brida |
|---|---|---|---|---|
| GD-0606 | 3″ | 6″ | 6″ | 7″ |
| GD-0808 | 5″ | 8″ | 8″ | 8-1/2″ |
| GD-1010 | 6″ | 10″ | 10″ | 9-5/8″ |
| GD-1212 | 8″ | 12″ | 12″ | 11-5/8″ |
| GD-1414 | 10″ | 14″ | 14″ | 13-3/4″ |
| GD-1616 | 10″ | 16″ | 16″ | 13-3/4″ |
| GD-1818 | 12″ | 18″ | 18″ | 15-3/4″ |
| GD-2020 | 14″ | 20″ | 20″ | 17″ |
